Macchine Intermedie e Struttura a livelli dei computer moderni

La differenza di potenza espressiva fra una macchina astratta che vogliamo realizzare e la macchina che abbiamo a disposizione per tale realizzazione (Macchina Ospite o HOST) è detta semantic gap.
Spesso il semantic gap tra la macchina da realizzare e la macchina HOST è talmente grande che è opportuno introdurre una o piu' macchine astratte intermedie.
Tipicamente, nell'implementare un linguaggio di programmazione (cioe' la sua corrispondente macchina astratta) non si procede mai per pura compilazione o pura interpretazione su una data macchina HOST.
La pura interpretazione potrebbe non essere soddisfacente a causa della scarsa efficienza della macchina realizzata emulando via software strutture dati, algoritmi e soprattutto l'interprete.
Anche una realizzazione puramente compliativa a causa di un notevole semantic gap potrebbe portare a produrre programmi per la macchina ospite di dimensioni eccessive e magari lenti, senza considerare le difficolta' che si possono incontrare per sviluppare dei traduttori tra linguaggi eccessivamente diversi.
Uno schema implementativo molto usato prevede fasi sia compilative che interpretative; la situazione, relativamente ad una realizzazione compilativa sopra una interpretativa è rappresentata nella figura seguente:

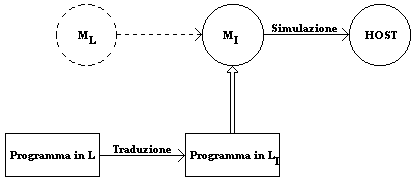

Fig.1: Implementazione di L mediante traduzione nel linguaggio di una
macchina intermedia M_I e simulazione di M_Isulla macchina HOST.

Per colmare il divario fra la macchina ML e la macchina HOST, si progetta un'apposita macchina intermedia M_I che viene realizzata sulla macchina HOST. A questo punto la traduzione dei programmi in L avverrà in termini del linguaggio di M_I, e successivamente il programma per M_I cosí ottenuto verrà eseguito tramite interpretazione sulla macchina HOST.
Nel progetto della macchina intermedia bisogna tenere conto di due requisiti di efficenza:

1. velocità di simulazione della Macchina Intermedia M_I sulla macchina HOST;
2. compattezza del codice prodotto nel linguaggio della macchina M_I.

Tornando alla Fig. 1, notiamo che la pura interpretazione e la pura compilazione si hanno nei casi estremi caratterizzati rispettivamente dal fatto che la M_I coincida con la macchina ML o la macchina HOST.

Un esempio concreto di applicazione di questo schema si ha per il linguaggio di programmazione Java.
In questo caso, la macchina intermedia M_I è la JVM (Java Virtual Machine¹), il cui linguaggio è detto Bytecode, mentre il Run-Time System viene detto Java RunTime Enviroment. Per quanto riguarda la macchina HOST , nella pratica si hanno diverse realizzazione: dal PentiumII all'UltraSPARC, al PicoJavaII.

Non necessariamente la realizzazione di ML sulla macchina intermedia deve essere compilativa. Ci possono essere svariati motivi per avere sia ML che la macchina intermedia realizzati entrambi per interpretazione.

Nello sviluppo dei nostri sistemi di calcolo in genere il procedimento descritto viene generalizzato, portando ad insieme di livelli di macchine astratte che si frappongono fra la macchina realizzata in hardware e la macchina astratta del "livello" utente, che potrebbe essere quella corrispondente ad un HLL o ad un particolare applicativo (per esempio il programma "Office" o il sistema di gestione utilizzato dalla vostra banca altro non sono che particolari macchine astratte).
Gli scopi di tale stratificazione sono molteplici: gestire la complessita' di progettazione, aumentare la flessibilita' del sistema ecc.

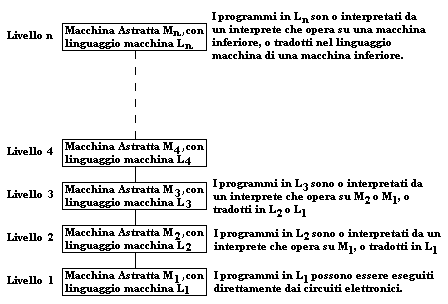

Fig.1: Gerarchia di macchine astratte

Il livello più basso rappresenta il computer reale e il linguaggio macchina che esso è in grado di eseguire direttamente. Ciascuno dei livelli superiori rappresenta una macchina astratta, i cui programmi devono essere o tradotti in termini di istruzioni di uno dei livelli inferiori (non necessariamente del livello immediatamente al di sotto), o interpretati da un programma che gira su di una macchina astratta di livello strettamente inferiore.

È da notare che nella pratica non è raro che un livello realizzi una macchina astratta che non copre del tutto il livello sottostante ma ne potenzia alcune delle caratteristiche, lasciandone trasparire del tutto altre.
E possibile cioe' che alune delle componenti della macchina siano esattamente quelle della macchina ospite, mentre altre siano completamente diverse o magari delle semplici estensioni. Nella seguente figura e' shematizzata la possibilita' di una macchina, per esempio hardware, sulla quale e' realizzata un'altra macchina attraverso emulazione via firmware solo di alcune sue componenti. Su quest'ultima e' poi realizzata una ulteriore macchina che ha alcune componenti realizzate in software, mentre altre sono esattamente le stesse della macchina sottostante o di quella del livello ancora inferiore.

Fig.2: Il livello L₀ non è del tutto coperto dai livelli superiori

Un tipico computer moderno si può quindi pensare come una serie di macchine astratte realizzate una sopra l'altra, ciascuna in grado di fornire funzionalità via via più potenti.
Per chiarire le idee sulla complessità di questa decomposizione in livelli, esaminiamo una possibile stratificazione dei comuni PC. È da notare tuttavia che non è in alcun modo necessario che un sistema di calcolo abbia un numero prefissato di livelli di astrazione: quella che segue è solo una possibile soluzione, che mostra come ogni livello colmi la sua parte di semantic gap.

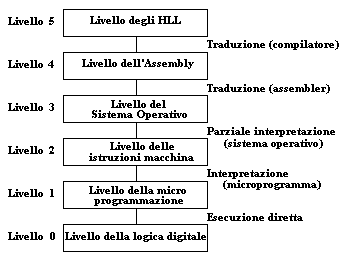

Fig.3: Un esempio di gerarchia di macchine astratte
(di lato, il modo in cui sono realizzate)

Nello schema non sono rappresentati i livelli sottostanti la logica digitale.

Le componenti fondamentali del livello 0 sono le cosiddette porte logiche (GATES): a partire da raggruppamenti di esse si formano i registri e le memorie. Le GATES sono dispositivi elettronici che, pur appartenendo al mondo analogico, costituiscono il ponte verso il mondo digitale, poichè esse tipicamente realizzano funzionalità (Not, And, Or, ...) che sono ben formalizzabili in termini di una teoria discreta nota come Algebra di Boole.

Collezioni di registri e circuiti digitali che realizzano funzionalità aritmetico-logiche sono alla base del livello 1. Qui troviamo altri elementi di interesse come il datapath e le strutture che presiedono al suo controllo.
A questo livello inizia a diventare chiara l'idea di flusso di informazione poichè sequenze di bit viaggiano da una componente all'altra (della macchina astratta di questo livello) venendo eventualmente elaborate.

Il linguaggio del livello 2 è quello cui tipicamente ci si riferisce quando si parla di linguaggio macchina di un certo computer. In termini tecnici, questo livello è noto come ISA Level (Istruction Set Architecture Level); tipiche istruzioni di questo livello sono ADD, MOVE, SUB, ...
Questo livello è di solito direttamente implementato in hardware nelle architetture RISC, mentre e' tipicamente è realizzato mediante interpretazione firmware nelle architetture CISC.

Il livello 3 evidenzia quella caratteristica precedentemente notata di non coprire del tutto i livelli sottostanti: si tratta del livello del Sistema Operativo (SO).
In esso la maggior parte delle istruzioni dell'ISA level sono disponibili tali e quali; sono inoltre presenti nuove operazioni, che consentono un livello di astrazione notevolmente più alto nell'ambito della gestione della memoria e del flusso di controllo.
Tre delle principali funzionalità offerte dal Sistema Operativo sono:

• il concetto di FILE: a questo livello si realizza il salto qualitativo verso una memoria molto strutturata e organizzata gerarchicamente (File System) in cui informazioni complesse possono essere immagazzinate e recuperate con grande facilità
• la MEMORIA VIRTUALE: il Sistema Operativo offre ai livelli di astrazione superiore una macchina astratta con una quantità di memoria principale di gran lunga superiore a quella effettiva, liberando così il programmatore dai limiti fisici derivanti dalla particolare dotazione della macchina;
• l'astrazione di PROCESSO e il MULTITASKING: la possibilità di avere più "pezzi" di programma (processi) in esecuzione indipendente e (pseudo-)parallela è una delle caratteristiche che si è andata affermando negli anni; è tale meccanismo che rende possibili funzionalità quali la stampa in background o la garbage collection, etc.
  Questo in linea di principio significa che il livello del Sistema Operativo in realta' puo' mettere a disposizione non una singola, ma molteplici macchine astratte.

La programmazione dei livelli introdotti fino a questo momento è tipicamente compito di una cerchia ristretta di programmatori (i cosiddetti sistemisti), poichè si tratta di macchine astratte che sono state ideate non perchè interessanti in sè, ma in quanto necessarie per riuscire a gestire la complessità dell'implementazione delle macchine astratte di livello superiore.
Il livello 4 segna quindi una rottura con i livelli precedenti: si tratta del livello dell'assembly, il primo che presenti qualche caratteristica (sebbene elementare) dei linguaggi di programmazione moderni (uso di etichette, mnemonici per le istruzioni, presenza di macro, variabili globali, procedure, etc...).
Tipicamente il livello 4 è realizzato sulle macchine sottostanti mediante il meccanismo di traduzione realizzato da un pezzo software (tipicamente scritto in ISA level language) noto come ASSEMBLY language.
tale livello si puo' definire come il piu' basso utilizzabile dal programmatore di applicazioni eseguite dal sistema di calcolo.

Ad ogni modo è al livello 5 che generalmente entrano in gioco gli HLL: C, Java, C++, Haskell, Prolog, etc... Si tratta del livello più vario, dove troviamo tutte le possibili soluzioni implementative, anche per macchine astratte relative allo stesso linguaggio: ad esempio, esistono varianti sia interpretate che compilate del BASIC.

Come accennato in precedenza l'avvento di Java ha portato alla nascita di un livello intermedio tra quelli del linguaggio ad alto livello e quello dell'assembly. Infatti prima di essere eseguiti, i programmi Java vengono tradotti in bytecode, ovvero nel linguaggio macchina della Java Virtual Machine (JVM), che è realizzata mediante interpretazione sui livelli sottostanti; successivamente saranno i bytecode così ottenuti che verranno eseguiti sulla JVM.
I vantaggi di questa tecnica hanno recentemente portato alla implementazione di molti linguaggi di programmazione (anche non Object Oriented) sulla JVM, piuttosto che sui livelli 2-3-4: sostanzialmente la JVM si sta affermando come macchina astratta standard all'interno della stratificazione tipica dei moderni sistemi di calcolo.

Teniamo a precisare ancora una volta che i livelli appena descritti sono una tra le infinite possibilita' teoriche di strutturazione a livelli di un sistema di calcolo.

Programmazione delle Macchine Astratte
Riguardo la programmazione e' talvolta possibile imbattersi (sempre piu' raramentente, per fortuna) in affermazioni del seguente tipo:

Una programmazione consapevole ed adeguata per una particolare realizzazione di una macchina astratta e' possibile solo se l'utente conosce non solo la struttura della macchina astratta, ma anche quali componenti sono stati realizzati direttamente in hardware, quali emulati, quali interpretati. Infatti, scegliere un modo piuttosto che un altro di realizzare un algoritmo puo' risolversi in un guadagno di prestazioni, dovuto alla maggiore efficienza della realizzazione di alcune componenti della macchina astratta rispetto ad altri.
