• Modello di memoria implementato

Come tutti i calcolatori, la memoria è suddivisa in celle con indirizzi consecutivi da 0 a 9 e sei registri (R[0] - R[5]) tutti ad applicazione generale (servono cioè a memorizzare variabili locali e i risultati intermedi dei calcoli).

• Istruzioni implementate:

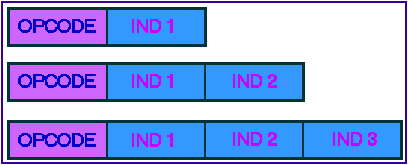

Quello che è in grado difare un calcolatore è definito dal suo Instruction-Set. Il formatodelle istruzioni influenza l'efficienza di un'ISA.Ogni istruzione contienel'opcode insieme ad altre informazioni come ad esempio dove si trovano glioperandi e dove vanno i risultati. In questa simulazione si è sceltodi considerare lunghezze di istruzione variabili, ed in particolare i seguentiformati:

• Modalità di indirizzamento:

Le modalità di indirizzamento determinano il modo con cui vengono selezionati gli operandi delle istruzioni (per operando si intende anche la destinazione!). Tali modalità accedono ai registri o alla memoria in maniera diversa tra loro:

• Immediato: La parte relativa all'indirizzo dell'istruzione contiene l'operando stesso anzichè contenere informazioni su dovesi trova l'operando.Viene detto immediato poichè letto automaticamente dalla memoria nel momento stesso in cui viene letta l'istruzione ed è pertanto immediatamente disponibile, non richiede quindi riferimenti supplementari alla memoria; un difetto è rappresentato dal fatto che puòessere fornita solo una costante e il numero di valori è limitatoalle dimensioni del campo.
• Diretto: Specifica l'operando in memoria indicandone ilsuo indirizzo completo, viene usato quindi per accedere a variabili residenti in memoria il cui indirizzo è conosciuto al momento della compilazione; questa modalità presenta il seguente difetto: l'istruzione ha accesso sempre esattamente alla stessa locazione di memoria.
• Dei Registri: L'indirizzamento dei registri è concettualmente uguale all'indirizzamento diretto, ma specifica un registro invece dellalocazione di memoria. Poichè i registri sono così importantiquesta modalità di indirizzamento é quella più comunesu quasi tutti i calcolatori.
• Indiretto dei Registri: In questa modalità l'operando che viene specificato proviene dalla memoria oppure va alla memoria, ma il suo indirizzo è contenuto in un registro. Quando si usa un indirizzo in questo modo lo si chiama puntatore; questo indirizzamento può fare riferimento alla memoria senza pagare il prezzo di avere un indirizzo dimemoria pieno nell'istruzione.
• Indice: L'operando viene riferito attraverso il contenuto di un registro e un offset. Questa modalità è utile per riferire memoria attraverso un puntatore di memoria in un registro e un offset nell'istruzione oppure attraverso un offset in un registro e un puntatore nell'istruzione stessa.
• Based-Indexed: Questa modalità funziona come la precedente solo che l'offset è contenuto in un registro detto indice, e l'altro registro è detto base, viene quindi indirizzata la memoria attraverso due registri.

• Dettaglio delle istruzioni:

• INC - INC(op) Incrementa di 1 l'operando specificato. Op può trovarsi in memoria o in un registro.
• ZER - ZER(op) Azzera l'operando specificato. Op può trovarsi in memoria o in un registro.
• LOAD - LOAD(dest, src) Questa istruzione serve per caricare in memoria il contenuto di un registro. "dest" è quindi un operando in memoria, "src" si trova in un registro.
• STORE - STORE(src, dest) E' l'istruzione inversa della precedente,"src" è in memoria mentre "dest" indica un registro.
• MOVE - MOVE(dest, src) Serve per copiare in dest (registro) il contenuto di src che può essere un registro o una variabile immediata.
• ADD - ADD(dest, op1, op2) Esegue la somma di op1 e op2 in dest.
• SUB - SUB(dest, op1, op2) Esegue la differenza tra op1 e op2 e mette il risultato in dest.
• MUL - MUL(dest, op1, op2) Esegue la moltiplicazione tra op1 e op2 in dest.
• MOD - MOD(dest, op1, op2) Registra in dest il resto della divisione tra op1 e op2.
• AND - AND(dest, op1, op2) Mette in dest l'and bit a bit tra op1 e op2.
