Per quanto riguarda il calcolo degli 8 bit meno significativi di MPC bisogna utilizzare un selettore pilotato da JMPC e avente in ingresso: gli 8 bit meno significativi di NEXT_ADDRESS e
              gli 8 bit formati dall'OR logico tra il registro MBR e gli 8 bit meno significativi di NEXT_ADDRESS.
Così facendo, se JMPC è 0 l'uscita sarà formata dagli 8 bit NEXT_ADDRESS, se JMPC è 1 l'uscita sarà formata dagli 8 bit dell'altro ingresso (MBR OR NEXT_ADDRESS).
Per quanto riguarda il calcolo del bit più significativo di MPC, questo va calcolato tramite l'espressione Booleana
F = (JAMZ AND Z) OR (JAMN AND N) OR NEXT_ADDRESS[8]
dove NEXT_ADDRESS[8] indica il nono (il più significativo) bit di NEXT_ADDRESS.

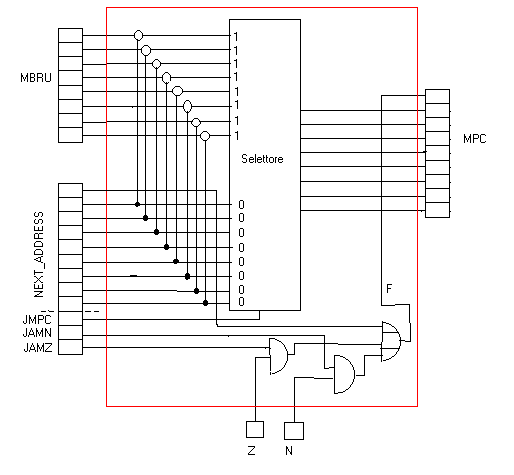

Il circuito è quindi il seguente :

dove il cerchio bianco indica l'OR logico.
