Il blocco "High bit" è costituito dagli ingressi : JAMN, JAMZ, Addr[8] che indica il nono bit di Addr
                                                 e dall'uscita : MPC[8] che indica il nono bit di MPC

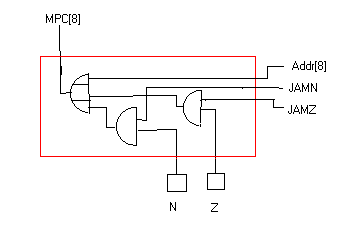

Il circuito rappresenta la funzione booleana MPC[8] = (JAMZ AND Z) OR (JAMN AND N) OR addr[8] ed
è il seguente :
