La parte combinatoria del circuito e' rappresentata, come visto, dalle seguenti funzioni:
                   _   _
              Z = xy + xy

              y* = x

La tavola di verita' per la funzione z sara' dunque:

                x  y  | z
               ------------
                0  0  | 0
                0  1  | 1
                1  0  | 1
                1  1  | 0

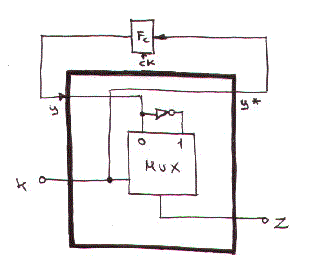

La parte combinatoria puo' essere dunque implementata come segue:
