Per la rappresentazione del diagramma di flusso e la sintetizzazione del relativo circuito
abbiamo bisogno dei seguenti stati:

X = {00, 01, 11, 10}	Il simbolo 1 rappresenta il segnale proveniente da una fotocellula
			(rispettivamente la prima o la seconda);
Z = {0, 1}		Rappresentano i segnali di uscita della rete sequenziale;
S = {A, B, C}		Rappresentano gli stati interni in cui si potrà trovare la rete
			sequenziale;

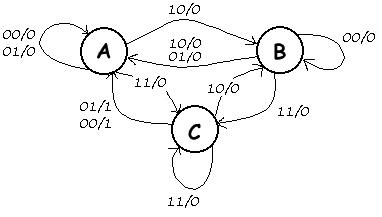

Rappresentiamo, quindi, il diagramma di flusso:

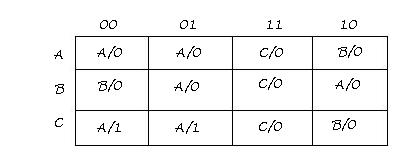

e la relativa tabella di flusso

A prima vista si nota la presenza di uno stato ridondante che individuiamo
con il processo di minimizzazione dell'automa:

Quindi A = B
Rappresentiamo gli insiemi 	  {A, B} = alfa	   e 	{C} = beta

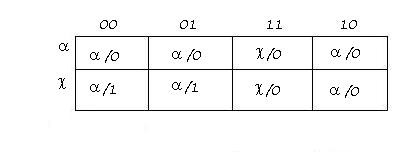

quindi la tabella di flusso diventa:

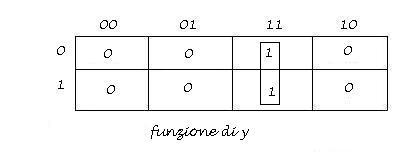

Codificando       alfa = 0      e      beta = 1      ci realizziamo le due mappe di Karnogh:

Il circuito sarà quindi costituito dalle seguenti funzioni:
Y = X1X2
Z = not(X1)Y

N.B.: manca il not nella figura
