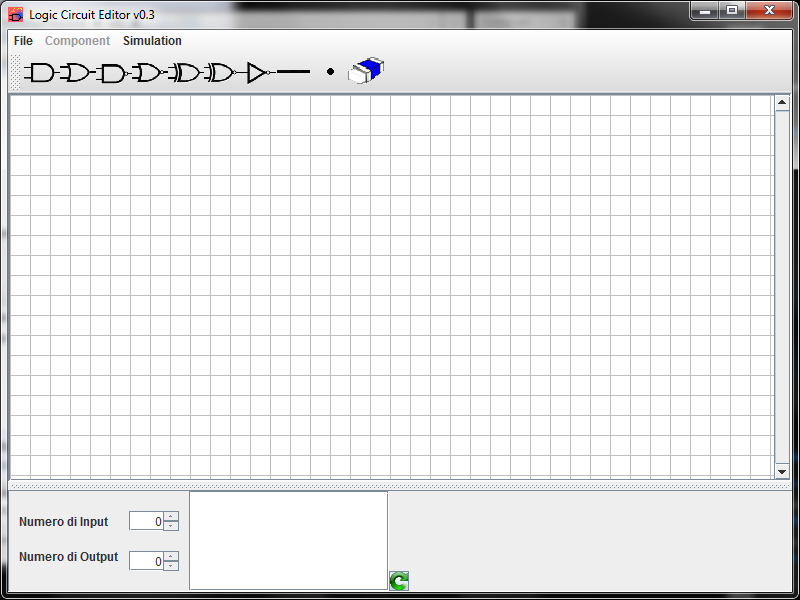

Nel primo screenshot vediamo la griglia centrale dove si collocano le porte logiche per realizzare i vari circuiti
in alto la barra degli strumenti con le porte logiche, la linea ed il nodo per creare l'aggancio nelle linee
In basso troviamo il numero di input ed il numero di output che si desiderano avere sulla griglia.

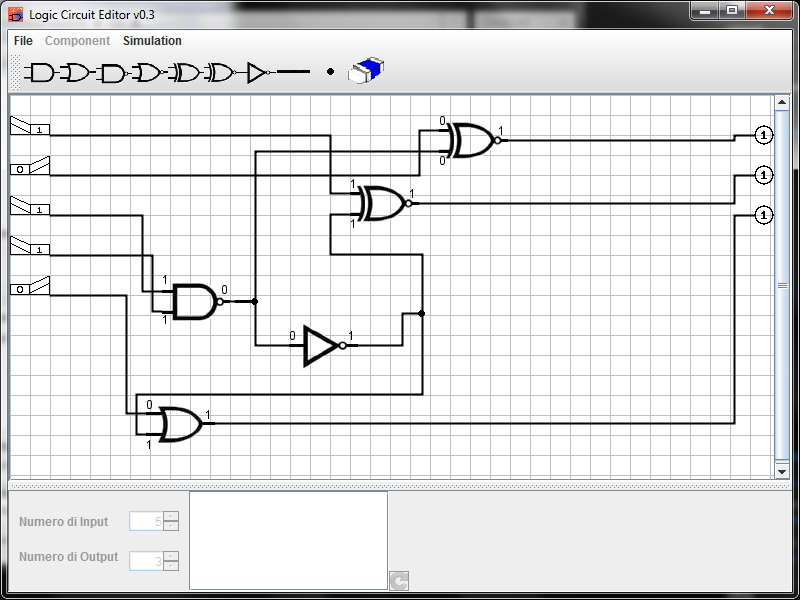

Questo screenshot rappresenta un esempio di circuito logico con 5 input, 3 output e l'utilizzo di 5 porte logiche.
