Logic Circuit Simulator, versione 1.0
User Guide




Introduzione

Logic Circuit Simulator è un simulatore di circuiti logici. È disponibile come web app.

Interfaccia e utilizzo

L'interfaccia è divisa in 3 aree:

L'area di disegno

L'area dove verrà visualizzato il circuito disegnato. È possibile fare zoom-in e zoom-out tramite la rotellina del mouse o usando le relative gesture con il touchpad. Area di disegno

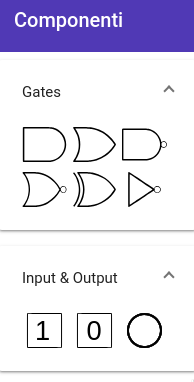

L'area dei componenti

I componenti Situata nella toolbar a sinistra. Tramite Drag & Drop è possibile posizionare un componente nell'area di disegno. I componenti sono divisi in 2 aree espandibili: la prima parte è per le porte logiche, la seconda per i componenti di input e output. Per commutare rapidamente il valore di un componente di input è possibile fare doppio click su di esso.

L'area degli strumenti

Gli strumenti
Situata nella navbar in alto.
Ci sono 4 modalità, elencate da sinistra a destra:



Funzionamento del programma

Dopo aver disegnato il circuito a proprio piacimento, basterà premere il tasto play nella navbar per avviare la valutazione del proprio circuito
Il led di output (se è presente) si colorerà di verde se l'output ha valore logico 1 (vero) altrimenti di rosso se l'output ha valore logico 0 (falso).

Se non sono presenti dei led di output è possibile comunque conoscere il valore di output osservando i collegamenti: se l'output ha valore logico 1 (vero) il cavo sarà più spesso rispetto al valore di output 0 (falso); questo risulta utile per utenti daltonici.
Un primo esempio di circuito Un secondo esempio di circuito

Importante: Un pin è collegato correttamente solo se il suo colore è azzurro.
Due componenti possono essere collegati solamente collegando con un cavo i loro pin.
Se un cavo in modalità play si colora di rosso è perché uno dei suoi pin all'estremità non fa riferimento a nessun altro pin e quindi non è collegato correttamente.

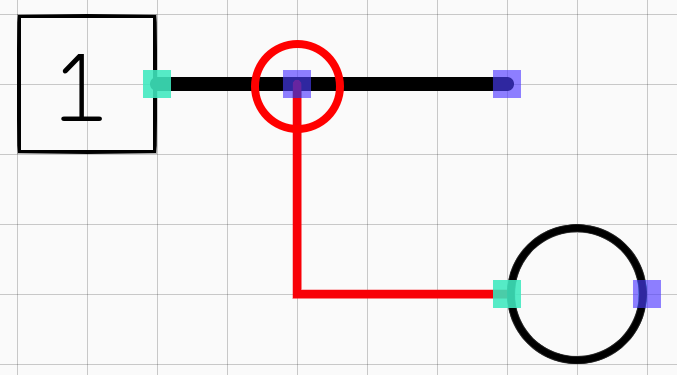

Due componenti collegati correttamente Due componenti collegati scorrettamente
(il pin cerchiato non è collegato a nessun altro pin)
Due componenti collegati correttamente Due componenti NON collegati correttamente
